ВВГ3-П, ВВГ3нг-П, ВВГ3нгд-П

КАБЕЛІ СИЛОВІ З МІДНИМИ СТРУМОПРОВІДНИМИ ЖИЛАМИ(В ПЛОСКОМУ ВИКОНАННІ)

В – Ізоляція з полівінілхлоридного пластикату
В – Оболонка з полівінілхлоридного пластикату
Г – Відсутність захисного покриву поверх броні або оболонки («голий»)
П – Плоский
нг – Не поширює горіння
нгд – Не поширює горіння, зі зниженим газодимовиделенням

ПРИЗНАЧЕННЯ

Кабель призначений для передачі і розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц.

Кабелі на номінальну напругу 0,3/0,5 кВ можуть використовуватися для електричних систем 0,38/0,66 кВ. Кабель призначений для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладання на відкритому повітрі.

Кабелі марки ВВГ3-П призначені для поодинокого прокладення. Кабелі марки ВВГ3нг-П призначені для прокладання в умовах, де потрібне нерозповсюдження горіння кабелю при прокладанні в пучках. Кабелі марки ВВГ3нгд-П призначені для прокладання в умовах, де потрібне нерозповсюдження горіння кабелю при прокладанні в пучках, знижене димоутворення і помірно небезпечна токсичність газів.

Кабелі відносяться до класу стійких до поширення полум’я за умови поодинокого прокладення по ДСТУ 4809. Кабелі марок ВВГ3нг-П, ВВГ3нгд-П відносяться до класу стійких до поширення полум’я при прокладанні в пучках по категорії А згідно ДСТУ 4809.

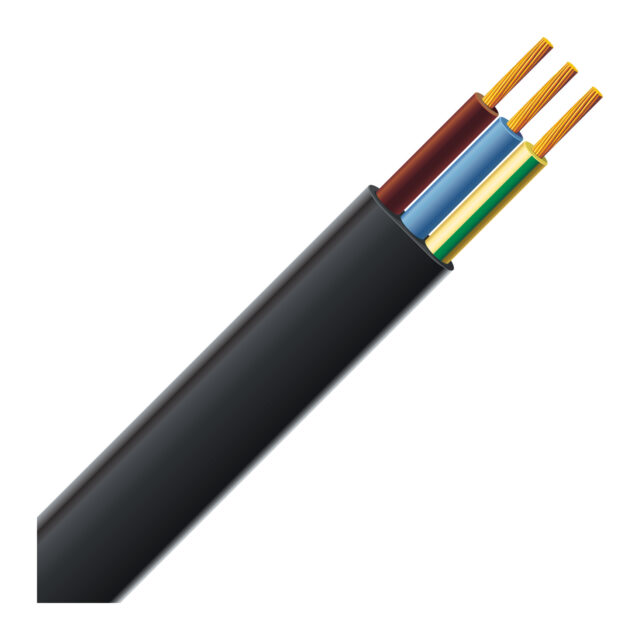

КОНСТРУКЦІЯ

Струмопровідна мідна жила – багатодротова кругла (мк) 3 класу гнучкості.

Ізоляція кабелів:

• ВВГ3-П, ВВГ3нг-П – полівінілхлоридний пластикат;
• ВВГ3нгд-П – композиція зниженої пожежонебезпеки. Маркування ізоляції жил колірне. Ізольовані жили розташовані паралельно одна одній.

Оболонка кабелів:

• ВВГ3-П – полівінілхлоридний пластикат;
• ВВГ3нг-П – полівінілхлоридний пластикат зниженої горючості;
• ВВГ3нгд-П – композиція зниженої пожежонебезпеки.

ТЕХНІЧНІ ТА ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ

Температура прокладання кабелю	не нижче -5 °С
Температура експлуатації кабелю	від -50 °С до +50 °С
Відносна вологість повітря	до 98% при +35 °С
Тривало допустима температура нагріву жил кабелів при експлуатації	+70 °С
Будівельна довжина кабелів	за узгодженням
Термін служби	30 років
Гарантійний термін експлуатації	5 років

Кабелі поставляються в бухтах або на дерев’яних барабанах.
