ПВ5, ПВ5нг, ПВ5нш

МІДНІ ПРОВОДИ ДЛЯ ЕЛЕКТРИЧНИХ УСТАНОВОК

П – Провід
В – Ізоляція з полівінілхлоридного пластикату
5 – Струмопровідна жила 5 клас гнучкості
нг – Не підтримує горіння
нгд – Не поширює горіння, зі зниженим газодимовиділенням

ПРИЗНАЧЕННЯ

Проводи призначені для електричних установок при стаціонарному прокладанні в силових мережах, а також для монтажу електрообладнання, машин, механізмів і верстатів.

Проводи з перетином жил 0,5-1 мм2 призначені для внутрішнього монтажу на номінальний перетин 300/500 В, проводи перетином 1,5-400 мм2 – загального призначення на номінальну напругу до 450/750 В частотою до 400 Гц або постійну напругу до 1000 В.

Проводи марки ПВ5 призначені для монтажу ділянок електричних ланцюгів, де можливі часті вигини дроту.

Проводи відносяться до класу стійких до поширення полум’я за умови поодинокого прокладення по ДСТУ 4809. Проводи марок ПВ5нг, ПВ5нгд відносяться до класу стійких до поширення полум’я при прокладенні в пучках по категорії А згідно ДСТУ 4809.

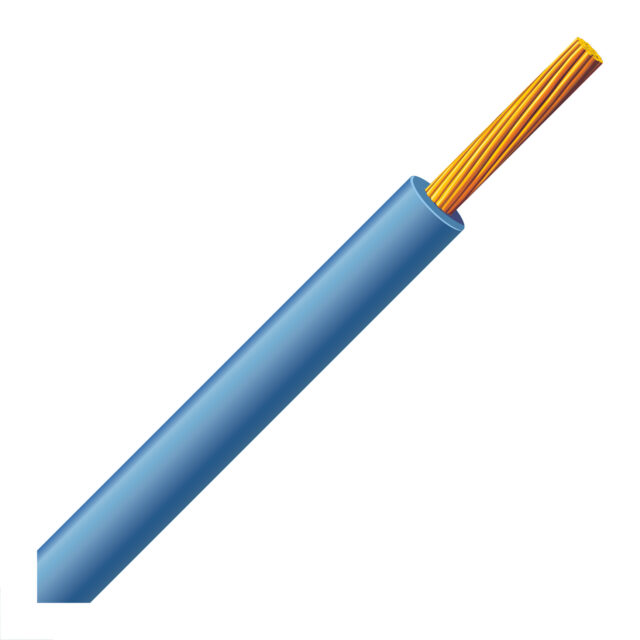

КОНСТРУКЦІЯ

Струмопровідна багатодротова жила з мідного м’якого дроту – 5 класу гнучкості.

Ізоляція проводів:

• ПВ5 – полівінілхлоридний пластикат;
• ПВ5нг – полівінілхлоридний пластикат зниженої горючості;
• ПВ5нгд – композиція зниженої пожежонебезпеки.

Проводи виготовляються з різним кольором ізоляції, колір узгоджується при замовленні.

ТЕХНІЧНІ ТА ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ

Температура експлуатації кабелю	від -50 °С до +50 °С
Відносна вологість повітря	до 100% при +35 °С
Тривало допустима температура нагріву жил кабелів при експлуатації	+70 °С
Мінімальний радіус вигину при прокладанні	5 зовнішніх діаметрів кабелю
Будівельна довжина кабелів	за узгодженням
Термін служби	не менше 15 років
Гарантійний термін експлуатації	2 роки
Монтаж кабелю повинен здійснюватися при температурі	не нижче -5 °С

Кабелі з зовнішнім діаметром до 12 мм поставляються в бухтах або на дерев’яних барабанах, кабелі з діаметром понад 12 мм поставляються на дерев’яних барабанах.
