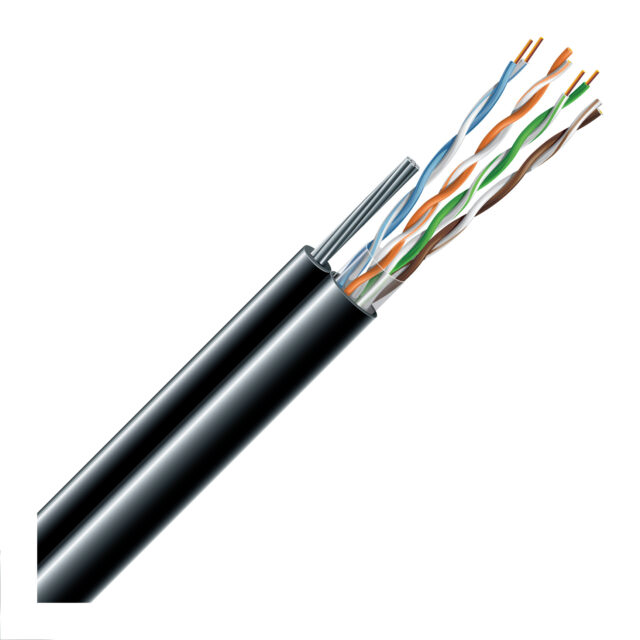

Cat.5e U/UTP PE 4x2x24 AWG з тросом

СФЕРА ЗАСТОСУВАННЯ

Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку марки Cat. 5e U/UTP 4x2x24AWG РЕ з тросом призначений для структурованих кабельних мереж на частотах до 100 МГц для зовнішнього прокладання на повітряних лініях зв’язку.

КОНСТРУКЦІЯ

Струмопровідна жила: мідний м’який дріт 24 AWG

Ізоляція: поліетилен HDPE, маркування ізоляції колірне

Стрічка ПЕТ

Сталевий трос: 7х0,5 мм

Зовнішня оболонка:

PE – світлостабілізований поліетилен RAL 9011 чорний, 80 °C

ВІДПОВІДНІСТЬ ВИМОГАМ

ТУ У 27.3-36911851-025:2020
ДСТУ IEC 61156-5
ISO/IEC 11801-1,
IEC 61156-5
EN 50288-3-1
ANSI EIA/TIA 568.2-D

ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ

Температура експлуатації кабелю:
• при стаціонарній (нерухомій) прокладці від -20º С до +60º С
• при прокладці, монтажі та експлуатаційних вигинах від 0º С до + 50º С
Мінімальний радіус вигину:
• при стаціонарній (нерухомій) прокладці 4 діаметри кабелю
• при прокладці, монтажі та експлуатаційних вигинах 8 діаметрів кабелю

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Розтягуюче зусилля макс. 1200 Н
Опір провідника макс. 95 Ω/км
Омічна асиметрія жил у парі макс. 2%
Опір ізоляції мін. 5000 MΩ х м
Робоча ємність макс. 56 пФ/м
Ємнісна асиметрія пар по відношенню до землі макс. 1600 пФ/км
Номінальна швидкість поширення сигналу 67-69%
Затримка поширення сигналу макс. 537 нс/100 м
Зміщення затримки при 100 МГц 45 нс/100м
Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв 1000 В
Робоча напруга (постійний струм) макс. 72 В
